重汽汕德卡排烟消防车 产品主要技术资料

产品名称：

JDF5160TXFPY68型排烟消防车

外型尺寸（mm）：

9070×2510×3700

底盘型号：

ZZ5206N501GF1

产品**

江特牌

总 质 量 ：（kg）

16000

接近/离去角（° ）

16/10

额定质量：（kg）

2150

前悬/后悬（mm）：

1450/2620

整备质量：（kg）

13700

**车速（km/h）：

110

排放标准：

GB17691-2005国Ⅴ,GB3847-2005

消防车底盘参数

底盘型号：

ZZ5206N501GF1

批次：

395

轴 数：

3

燃油种类：

柴油

轴 距（mm）：

4500,4700,5000,5200,5600,6050,4200,3900,5800,6300

前 轮 距（mm）：

1998,2035

驾驶室乘人数：

2

后 轮 距（mm）：

1850

轮 胎 数：

6

弹簧片数：

2/3+2,3/3+2,3/9+8,11/9+8

轮胎规格：

315/80R22.5,295/80R22.5,12R22.5,12.00R20,11.00R20

消防车整车说明：

仅装用295/80R22.5轮胎。水罐容积:2.150立方米,水罐为异形罐体,水罐尺寸:长650mm,宽2370mm,高1535mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:455mm。ABS系统**器生产企业/型号为采埃孚商用车系统(青岛)有限公司/4460046300;选装EBS,EBS系统**器生产企业/型号为采埃孚商用车系统(青岛)有限公司/EBS3。主要专用装置有排烟装置、照明系统。

消防车发动机参数

发动机型号

发动机生产企业

排量（ml）

功率（kw）

MC07H.35-60

MC07H.33-60

MC07H.29-60

MC07.34-60

MC07.33-60

MC07.31-60

MC07.27-60

WP7.270E61

WP8.350E61

WP7.300E61

WP7H320E62

MC07H.31-61

MC07H.35-61

WP8.350E62

MC07.27-61

MC07H.35P-61

**重型汽车集团有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

潍柴动力股份有限公司

潍柴动力股份有限公司

潍柴动力股份有限公司

潍柴动力股份有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

潍柴动力股份有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

7360

7360

7360

6870

6870

6870

6870

7470

7800

7470

6800

7360

7360

7800

6870

7360

257

240

213

251

240

228

202

199

257

220

235

228

254

257

202

258

●●●●●排烟消防车●●●●●

★适用范围

江特牌排烟消防车广泛适用于石油、化工、天然气、机场、港口码头、桥梁隧道等场所大空间的应急抢险救援，对地铁、高楼、仓库及地下抢险也非常有效。飓风级的正压可以改变局部火场风向；超强的细水雾可以对火灾现场进行降温、除尘、隔绝热辐射、化学洗消；远距离的正压送风功能可对密闭空间输送新鲜空气；远距离的负压排风功能可把密闭空间的烟雾排除；远距离的正负压双动功能可对密闭空间送入新鲜空气的同时把烟雾排除。

★智能的操作系统

①排烟消防车**校准集成于专用**箱，其中有按钮开关和指示，均有明显的标识。

②随车支撑装置，风机举升、旋转装置均采用液压驱动，电机伺服，精度高、安全性好。

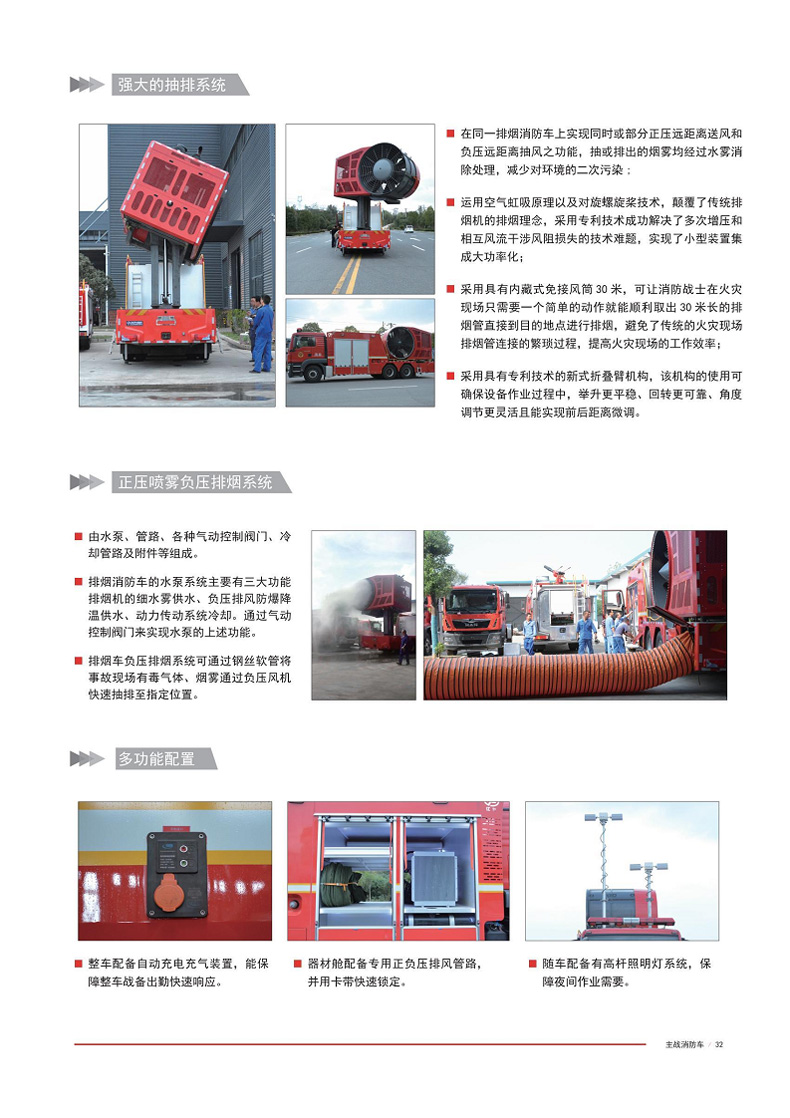

★强大的抽排系统

①在同一排烟消防车上实现同时或部分正压远距离送风和负压远距离抽风之功能，抽或排出的烟雾均经过水雾消防处理，减少对环境的二次污染；

②运用空气虹吸原理以及对旋螺旋桨技术，颠覆了传统排烟理念，采用**技术成功解决了多次增压和相互风流干涉风阻损失的技术难题，实现了小型装置集成大功率化；

③采用具有内藏式免接风筒30米，可让消防战士在火灾现场只需要一个简单的动作就能顺利取出30米长的排烟管直接到目的地点进行排烟，避免了传统的火灾现场排烟管连接的繁琐过程，提高火灾现场的工作效率；

④采用具有**技术的新式折叠臂机构，该机构的使用可确保设备作业过程中，举升更平稳、回转更可靠、角度调节更灵活且能实现前后距离微调。

★正压喷雾负压排烟系统

①由水泵、管路、各种气动**阀门、冷却管路及附件等组成；

②排烟消防车的水泵系统主要有三大功能排烟机的细水雾供水、负压排风防爆降温供水、动力传动系统冷却。通过气动**阀门来实现水泵的上述功能；

③排烟车负压排烟系统可通过钢丝软管将事故现场有毒气体、烟雾通过负压风机快速抽排**指定位置。

★多功能配置

①整车配备自动充电充气装置，能保障整车战备出勤快速响应；

②器材舱配备专用正负压排风管路，并用卡带快速锁定；

③随车配备有高杆照明灯系统，保障夜间作业需要。

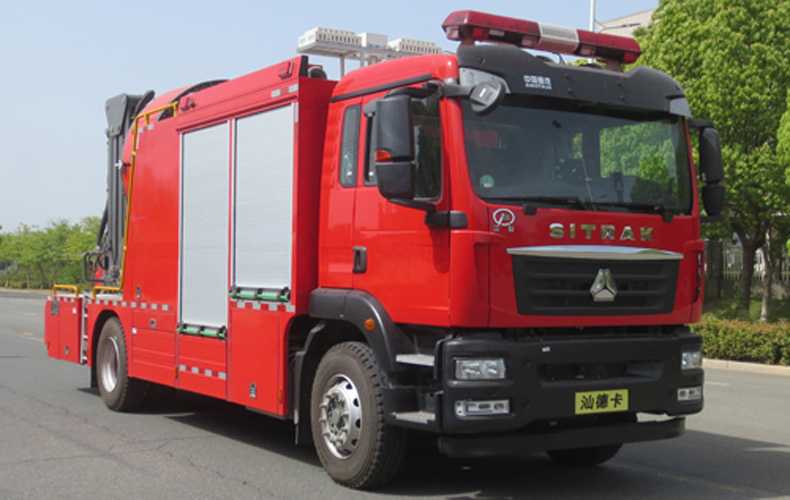

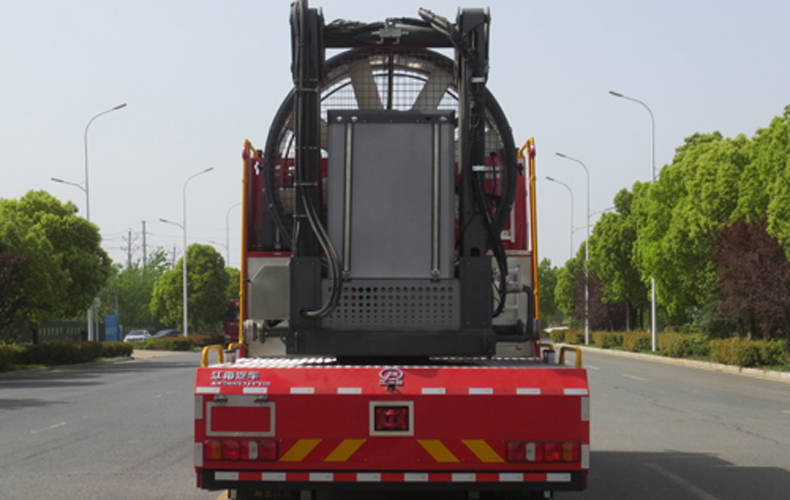

消防车图片展示：
